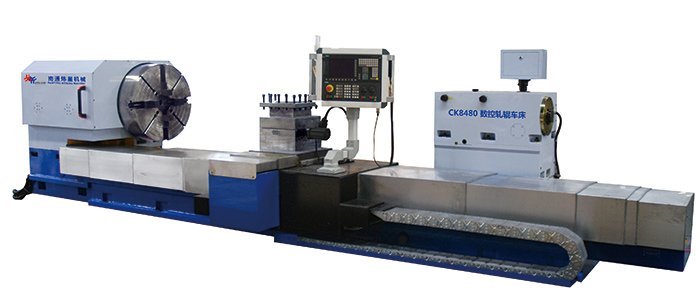

CK8480高精密重型數控軋輥車床

主要特點:

本機床的床身采用矩型導軌,承載能力強,剛性好,能承受較大的切削扭距,主傳動系統為自動無級變速,轉速范圍寬,配備SIEMENS-828D數控系統,安全可靠,縱橫切向進給分別由伺服電機驅動滾珠絲杠,構成半閉環,配有LCD顯示,系統具有刀具補償,圖形顯示,故障診斷,快速編程等特點.該機床布局緊湊合理,宜人性好,床鞍粘有高耐磨性能軟帶,提高了機床使用壽命和精度保持性能.

技術參數:

項目	CK8450	CK8465	CK8480
最大工件直徑	￠500mm	￠650mm	￠800mm
最大工件長度	2500mm	3500mm	5000mm
中心高	350mm	470mm	550mm
頂尖間最大工件重量	3500kg	7000kg	14000kg
最大切削力	20kn	40kn	50kn
花盤最大扭矩	5kn.m	12kn.m	14kn.m
主軸轉速范圍	2-400r/min	3-315r/min	1.5-250r/min
主軸轉速級數	無級	無級	無級
主軸變速方式	液壓自動	液壓自動	液壓自動
花盤直徑	￠500mm	￠650mm	￠800mm
進給量級數	無級	無級	無級
縱向（z軸）進給速度范圍	1-3000mm/min	1-3000mm/min	1-3000mm/min
橫向（X軸）進給速度范圍	1-2000mm/min	1-1500mm/min	1-2000mm/min
尾座套筒移動量	150mm	150mm	300mm
交流變頻主電機（功率）	22KW	37KW	55KW
縱向（Z軸）電機：扭矩	27N.m	36N.m	50N.m
橫向（X軸）電機：扭矩	10N.m	27N.m	27N.m
床身導軌防護形式	不銹鋼防護罩	不銹鋼防護罩	不銹鋼防護罩
機床外形尺寸（長寬高）	554618751400mm	760018001600mm	960025002000mm
機床重量（約）	11500kg	15000kg	25000kg
